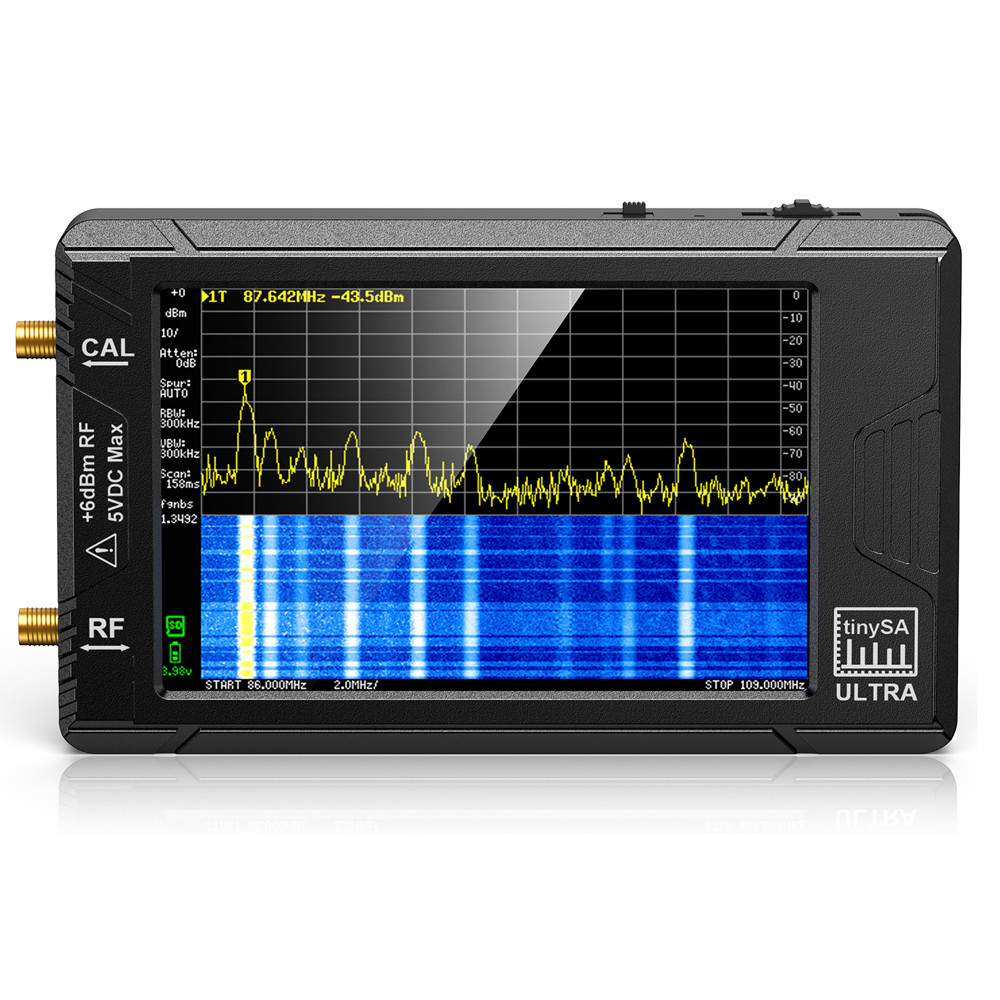

Векторний аналізатор спектра TinySA Ultra ZS-405

TinySA Ultra — це портативний аналізатор спектра з діапазоном частот від 100 кГц до 6 ГГц. Цей пристрій обладнаний чотиридюймовим сенсорним резистивним кольоровим дисплеєм, що показує повний діапазон частот за 450 точок сканування, і має в комплекті акумуляторну батарею, що забезпечує до двох годин роботи в портативному режимі. Крім того, аналізатор працює у двох режимах: нормальному й ультрарежимі. До того ж TinySA Ultra має безліч вбудованих опцій конфігурації, зокрема, смуговий фільтр і східчастий вхідний атенюатор.

Максимальний вхідний рівень TinySA становить +6 дБм. Коли tinySA Ultra не використовується як аналізатор спектра, його можна також використовувати як генератор сигналів синусоїдальної або прямокутної форми. Аналізатором можна повністю керувати ПК через кабель USB. Він обладнаний автоматичним самотестуванням і самокалібруванням за допомогою вбудованого генератора сигналів.

Особливості

• Діапазон частот: від 100 кГц до 6 ГГц.
• Дисплей: кольоровий сенсорний із діагоналлю 4,0 дюйма.
• Батарея забезпечує до 2 годин безперервної роботи за повного заряду.
• Два режими роботи: нормальний і ультрарежим.
• Конфігурація: смуговий фільтр і атенюатор.
• Генератор сигналів: видає синусоїдальні/прямокутні хвилі.
• Керування через USB і автоматичне самокалібрування.

Технічні характеристики

• Дисплей резистивний сенсорний, 4,0 дюйма, 480×320 пікселів
• Режими звичайний, ультрарежим
• Роздільна здатність макс. 450 точок вимірювання
• Слот для SD-карти мікро SD-карти
• Аудіовихід роз'єм для навушників 3,5 мм
• Джерело живлення USB 5 В (макс. 1,3 А)
• Робота від акумулятора 2 години роботи за повного заряду
• Захист від електростатичного розряду є

Аналізатор спектра

• Діапазон частот (нормальний режим) 100 кГц — 800 МГц
• Діапазон частот (ультрарежим) 100 кГц — 6 ГГц
• Максимально допустимий рівень вхідного сигналу +6 дБм, у разі вхідного атенюатора 0 дБ
• Вхідний опір 50 Ом (вхідний загас >10 дБ)
• точка компресії на 1 дБ -1 дБм (у разі внутрішнього атенюатора 0 дБ)
• Фазовий шум -90 дБ/Гц на зміщенні на 100 кГц і -120 дБ/Гц на зміщення на 1 МГц
• Динамічний діапазон 70 дБ (немає паразитних гармоніків під час RBW 30 кГц)
• Абсолютна похибка вимірювання рівня потужності ± 2 дБ (після калібрування)
• Ширина смуги фільтрів роздільні здатності: 0,2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц) або автоматичні

Генератор сигналів

• Частотний діапазон (синусоїдний вихід) 100 кГц — 800 МГц
• Частотний діапазон (вихідний сигнал прямокутної форми) до 4,4 ГГц, якщо не використовується як аналізатор спектра
• Гармоніки < -40 дБн у діапазоні 100 кГц - 800 МГц
• Модуляція АМ, УП-ФМ, ШП-ФМ
• Точність рівня ±2 дБ до 800 МГц для рівнів від -72 дБм до -18 дБм, зниження точності нижче -72 дБм
• Роздільна здатність вихідної частоти 44 Гц нижча за 800 МГц

Еталонний генератор

• Частота можна налаштувати, 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц
• Форма прямокутний сигнал з основною частотою — 35,6 дБм, під'єднаний до калібрувального виходу

Комплектація

• Аналізатор спектра TinySA Ultra — 1 шт.
• З'єднувальні SMA-кабелі — 2 шт.
• Циліндричний з'єднувач типу "гніздо-гніздо" — 1 шт.
• Антена з SMA-роз'ємом — 1 шт.
• Зарядний кабель USB-C — 1 шт.
• Мапа мікро SD на 32 ГБ — 1 шт.

Максимальна частота аналізатора спектра:

• 5,3 ГГц
